Sådan fordeler du varmen jævnt i autocamperen

Annonce – sponsoreret indhold.

Når du vil fordele varmen i autocamperen jævnt, er løsningen sjældent et større dieselfyr. Oftest ligger problemet i det, der sidder efter fyret: slangens diameter, rørføringens længde, antallet af bøjninger og måden, luften deles mellem rummene på. Med den rigtige slange, et par velplacerede Y- og T-stykker, isolering på de lange strækninger og justerbare dyser kan du som regel få soveområdet og bagenden op på samme niveau som køkkenet. Du behøver ikke at skrue op for fyret, så kabinen ender som en sauna foran og et køleskab bagved.

Når du vil fordele varmen i autocamperen: kolde zoner skyldes sjældent fyret

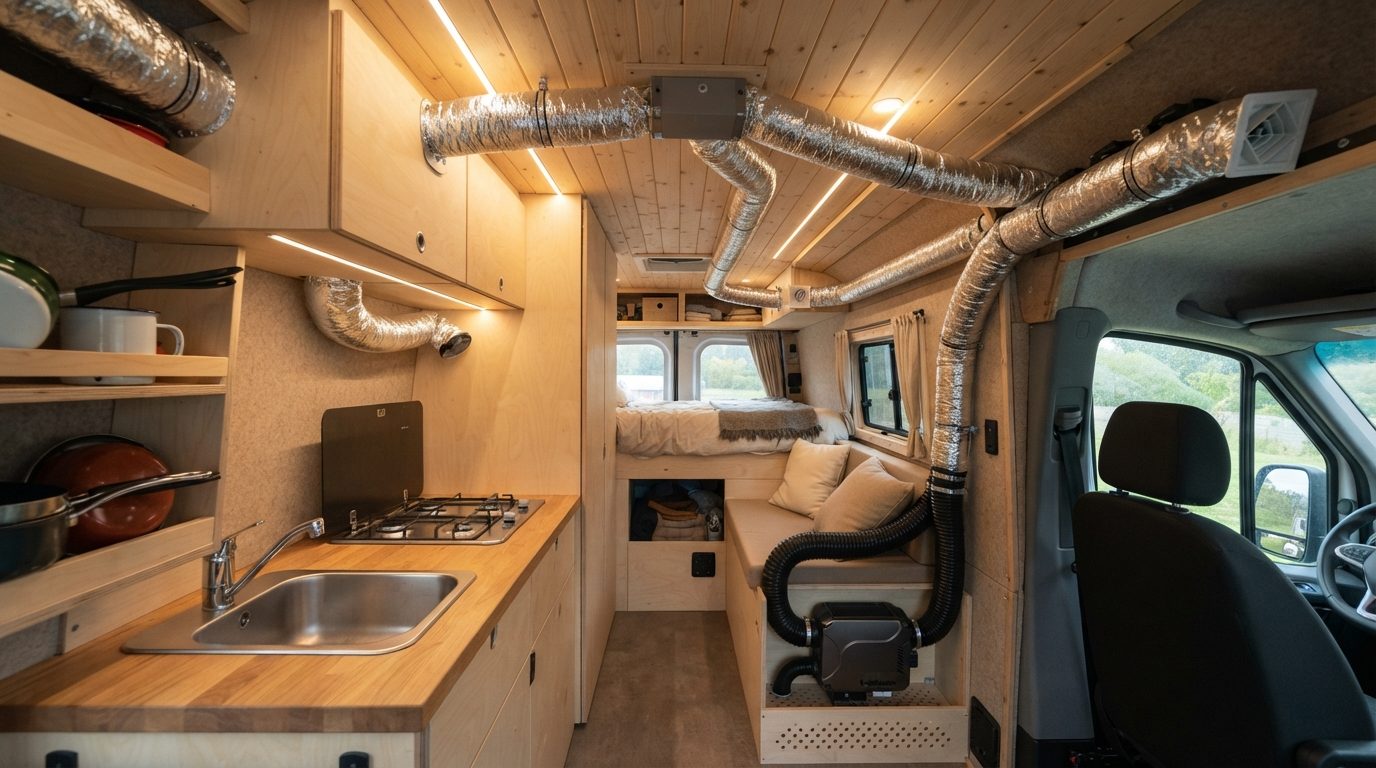

Et typisk scenarie: Fyret er monteret under sædet eller i et skab i den ene ende af bilen, og luften ledes frem til en enkelt udblæsning i opholdsområdet. Her bliver der hurtigt varmt, mens sengen i den anden ende stadig er kold, når du går i seng. Naturligt nok tænker mange, at fyret er for lille. Men et fyr kan sagtens levere den nødvendige varmemængde og alligevel fejle i praksis, fordi luften ikke kommer derhen, hvor den skal bruges.

Der er tre almindelige årsager til, at varmen fordeler sig skævt:

• Forkert slangediameter. Mange 2 kW-fyr er beregnet til Ø60 mm, mens større kinafyr på ca. 5-8 kW ofte bruger Ø75 mm, og større Webasto- og Autoterm-systemer kan bruge Ø90 mm. Hvis du bruger en for tynd slange til fyrets ydelse, opstår der modtryk, og luftmængden falder.
• For lange rørføringer. Jo længere luften skal rejse, desto mere energi taber den til gulv, skabe og bagagerum, og desto større er luftmodstanden.
• Skarpe bøjninger og knæk. Den fleksible aluminiumsslange er nem at føre rundt om hjørner, men hvert knæk og hver for stram bue virker som en prop. Det samme gælder for store reduktioner, for eksempel fra Ø90 til Ø60 mm uden at nogen har regnet på, om fyret kan trække luften igennem.

Det gode ved disse fejl er, at de kan rettes med små midler. Det er her, dyser til varmluft kommer ind i billedet. Korrekt justerede dyser giver dig mulighed for at styre, hvor meget luft der sendes til hvert rum. Du kan åbne helt i soveområdet, mens du drosler ned i køkkenet, og du kan finjustere uden at skulle skille noget ad. Dyser løser dog ikke en rørføring, der er for lang eller for snoet. De er sidste led i en kæde, hvor slange, forgreninger og isolering skal være i orden først.

Husk også, at en autocamper ikke er et hus. Rummene er små, men åbne mod hinanden, og der er store, kolde flader: ruder, tagluger, førerhusets frontrude og ikke mindst bunden. Varm luft stiger, og kold luft samler sig i gulvhøjde. Derfor kan du sidde med varme skuldre og kolde fødder, selv når termometeret ved loftet viser en behagelig temperatur.

Diagnosticér ujævn varmefordeling, før du køber nye dele

Inden du bestiller rør og fittings, skal du vide, hvad der faktisk er galt. Det tager en time eller to og sparer dig for gæt.

Mål temperaturen flere steder

Brug to eller tre simple termometre, gerne med hukommelse for min./maks. Placér ét ved sengen i hovedhøjde, ét ved fodenden eller under dynen, ét i opholdsområdet og eventuelt ét i bagenden eller badeværelset. Kør fyret i en times tid ved en kold aften, og notér forskellene. Det er forskellene mellem zonerne, der er interessante, ikke de absolutte tal.

Mærk efter ved udblæsningerne

Hold hånden foran hver dyse, når fyret kører på en stabil, høj indstilling. Er luftstrømmen svag ved den fjerneste udblæsning, men kraftig ved den nærmeste, har du enten for lang strækning, for mange bøjninger eller for kraftig reduktion i slangen. Er luften ved den fjerneste udblæsning kraftig, men lunken, taber luften varme undervejs. Så er isolering og rørføring i kolde områder (under gulv, i bagagerum eller ved ydervægge) syndeb. Er luftstrømmen overalt for svag, kan problemet ligge helt oppe ved fyret, for eksempel en slange, der er for tynd, en tilstoppet indsugning eller et knæk lige efter tilslutningen.

Tjek hele slangens forløb

Følg slangen fra fyret til alle udblæsninger. Se efter:

• knæk, hvor slangen er klemt sammen bag skabe eller under sæder
• steder, hvor slangen ligger med en slæk U-form, hvor den kan trykkes flad
• samlinger, der er løse eller utætte, så luften blæser ud i hulrum i stedet for ud i kabinen
• dele med en mindre diameter end resten af systemet
• slanger, der er blevet forlænget med for mange små stykker, hvilket giver ekstra skarpe overgange

Skriv en lille skitse af bilens plan, og tegn rørføringen ind med længder, diametre og antal bøjninger. Det giver et klart billede af, hvor luften har det sværest, og det gør indkøbslisten langt mere præcis.

Vælg den rigtige slange- og rørdiameter

Diameteren er grundlaget for hele systemet. Slangen skal passe til fyrets udgang og til den luftmængde, fyret leverer. Tjek altid fyrets manual eller typeskilt for den anbefalede diameter, og vælg slange, flanger og fittings i samme størrelse.

Ø60, Ø75 eller Ø90 mm?

Som tommelfingerregel bruges de tre størrelser således:

• Ø60 mm passer til mange mindre 2 kW-dieselvarmere, som er udbredte i campervans og mindre autocampere.
• Ø75 mm bruges ofte til større kinafyr i 5-8 kW-klassen og til flere systemer, hvor der skal fordeles til flere rum.
• Ø90 mm bruges til større Webasto- og Autoterm-systemer, hvor der kræves en kraftig luftstrøm.

Det er fristende at tro, at en tykkere slange altid er bedre. Det er den ikke nødvendigvis. Hvis fyrets udgang er Ø60, og du sætter en Ø90-slange på med en stor reduktion, vinder du ikke noget, men skaber ekstra overgange og et sted, hvor luften kan hvirvle. Hold dig til fyrets dimension på hovedledningen, og brug reduktioner med omtanke.

Reduktioner: kun når det giver mening

Reduktioner er nyttige, når en hovedledning skal forgrene sig til mindre grene. For eksempel kan en Ø90 mm hovedledning splittes til to Ø60-grene med et Y-stykke, hvis fyret kan levere luft nok. Men en stor reduktion lige efter fyret kan begrænse luftgennemstrømningen og give modtryk. Det kan både give dårligere varmefordeling og belaste fyret. Kundens guide til varmeriggen advarer da også netop mod unødigt lange rørføringer, skarpe bøjninger og for store reduktioner.

Slangetyper og tilbehør

Den klassiske løsning er fleksibelt varmerør i aluminium. Det findes i metermål i Ø60, Ø75 og Ø90 mm, og du kan købe det i fastlagte længder, hvis du kender dit behov. Til samling og forlængelse bruger du samlemuffer, og til steder, hvor du har brug for et længere overlap, findes lange samlemuffer. Til selve tilslutningen på fyret bruges en connector ring i den rigtige dimension, og til gennemføring i skab eller væg kan en flange give en pæn og tæt afslutning. Det betyder, at du kan bygge systemet op, så alle dele passer sammen, i stedet for at tape og stramme med strips.

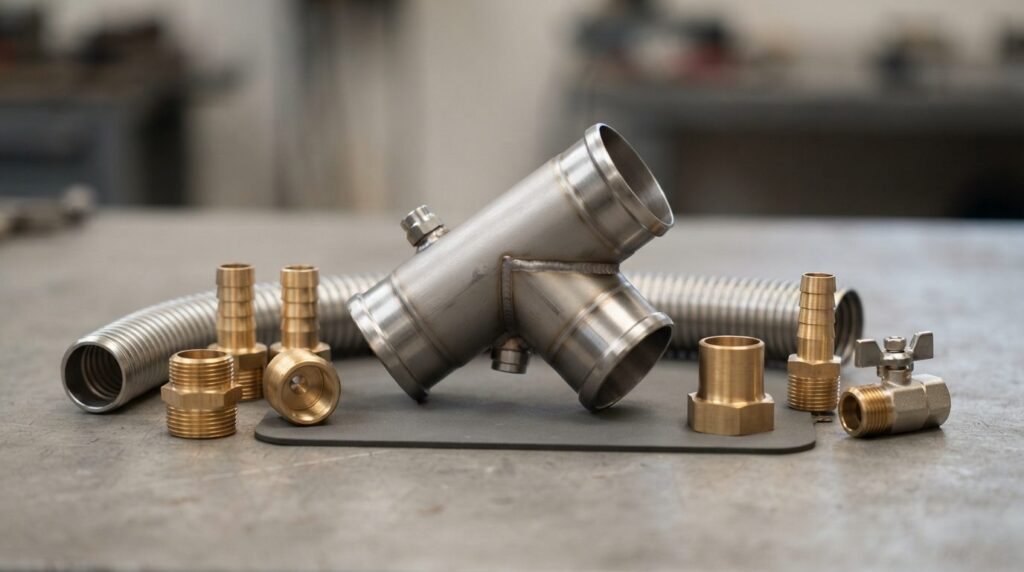

Del luftstrømmen mellem zonerne med Y- og T-stykker

Hvis du vil varme både opholdsrum og soveområde, skal luften deles. Det gør du med Y-stykker og T-stykker. De fungerer forskelligt og passer til forskellige situationer.

Y-stykker: blød deling med mindre modstand

Et Y-stykke deler luften i to grene i en vinkel, der giver et blødt flow. Det er den bedste løsning, når du vil fordele luft mellem to zoner af nogenlunde samme størrelse eller samme afstand fra fyret. Y-stykket findes med sideudgang i Ø60, Ø75 og Ø90 mm og i varianter, hvor indgangen og udgangene har forskellige størrelser, for eksempel Ø90 ind og Ø60 ud. Det er praktisk, hvis du vil have en kraftig hovedledning og mindre grene.

T-stykker: når du har brug for flere udtag

Et T-stykke giver et skarpere sving, men er nyttigt, hvis du vil have et udtag midt på en ledning, for eksempel en lille gren til et badeværelse eller til et sted under sengen. Det giver lidt mere modstand end et Y-stykke, så placér det ikke lige efter fyret, og brug det helst til korte grene, hvor kravet til luftmængde er mindre.

Spjæld: den billige måde at styre fordelingen på

Når luften er delt, har du brug for at styre, hvor meget der går til hver gren. Det gør du med spjæld i slangen eller dyser, der kan drejes og lukkes. Lukbare spjæld kan indstilles trinløst og giver dig mulighed for at skrue ned for én gren og dermed skubbe mere luft hen til de andre. Et åbent spjæld er derimod en fast del, som ikke lukker, men som kan fungere som en simpel afslutning eller indstillingspunkt.

Et konkret eksempel: Du har en Ø75 hovedledning, der deles i to Ø60 grene med et Y-stykke. Den ene gren går til opholdsområdet (kort), den anden til soveområdet i bagenden (lang). Uden regulering får opholdsområdet mest luft, fordi det er nemmest. Med et lukbart spjæld på den korte gren kan du drosle den ned og tvinge mere luft til den lange gren. Du kan også indstille dem forskelligt, afhængigt af om du sidder og spiser, eller om du er på vej i seng.

Vigtigt: Luk aldrig alle udblæsninger og spjæld helt. Fyret skal altid have en frit løbende luftafgang, ellers kan det overophede og gå i sikkerhedsstop. Sørg for, at mindst én udblæsning altid er åben, og følg fyrets manual.

Rørføring, der undgår varmetab

Selv med den rigtige diameter og de rigtige forgreninger kan en dårlig rørføring æde en stor del af varmen. Her er de vigtigste principper.

Hold slangen så kort og lige som muligt

Hver ekstra meter slange giver mere modstand og mere varmetab. Hvis du kan flytte en udblæsning, så slangen bliver kortere, er det næsten altid en forbedring. Undgå at lave store sløjfer for at “bruge” overskydende slange, og klip eller skub overskuddet tilbage, hvis det er muligt.

Brug brede buer i stedet for knæk

Når slangen skal rundt om et hjørne, så lav en blød bue. En tommelfingerregel er, at buen skal være så åben, at slangen ikke ændrer form i tværsnit. Er du i tvivl, så hold hånden foran udblæsningen med og uden knæk og mærk forskellen. Hvis slangen ikke kan komme rundt uden at blive trykket sammen, kan et fast vinkelstykke eller en lidt anden placering af udblæsningen være bedre.

Isolér de kolde strækninger

Slanger, der løber under gulvet, gennem bagagerum eller langs ydervægge, afgiver varme til omgivelserne i stedet for til kabinen. En isoleringsstrømpe med glasuldsisolering (fx 25 mm) sættes udenpå slangen og reducerer varmetabet, så mere af varmen når frem til udblæsningen. Det giver især god mening på lange rørføringer og til den gren, der går længst væk fra fyret, typisk den, der skal varme sovepladsen. Du behøver ikke isolere alt, men start med de dele af slangen, der ligger i kolde områder.

Tænk på varmens naturlige bevægelse

Varm luft stiger. Placér derfor gerne udblæsninger lavt, så luften fordeles opad gennem rummet. En dyse, der blæser ind mod gulvet eller lavt på en sidevæg, varmer typisk mere jævnt end en, der sidder lige under loftet. Til soveområdet kan en udblæsning ved fodenden eller under sengen både give varme og hjælpe mod kondens og fugt i madras og bundplade, som ofte opstår, når kold luft rammer en kold flade.

Støj: tænk lyddæmper ind fra start

Mere luft giver flere lyde. Hvis du sover tæt på en udblæsning eller fyrets luftudgang, kan en luftlyddæmper i den rigtige diameter (Ø60, Ø75 eller Ø90 mm) tage toppen af støjen. Den kræver lidt plads i rørføringen, så planlæg den, før du fastlægger slangens forløb.

Dyser, ventiler og riste: finjustering i selve kabinen

Når slangen er på plads, er det dyserne, der bestemmer, hvordan varmen kommer ud i rummet. Der findes flere typer, og de passer til forskellige behov.

• Drej- og lukbare dyser giver dig både retning og mulighed for at lukke helt. De er gode til soveområdet, hvor du måske vil have fuld åbning, når du går i seng, og lukke lidt, når du er i seng.
• Drejbare og åbne dyser kan vinkles, men ikke lukkes. De er velegnede, hvis du har brug for en udblæsning, der altid skal være åben som sikkerhed for fyret.
• Riste og grilles bruges, hvor luften skal sendes ud gennem en flade, for eksempel i en sokkel eller et skab. De er mere diskrete, men giver mindre retningsstyring.

Dysen skal passe til slangens diameter (typisk Ø60 eller Ø90 mm). Ret ikke luften direkte mod tekstiler, puder, dyner eller papirer, og sørg for, at der er fri luft foran dysen. Hvis en dyse peger direkte mod en sofa, kan den både overophede stoffet og give en ujævn rumvarme.

Et trick er at lade luften blæse langs gulvet eller mod en kold flade, så den bliver rundt i rummet i stedet for at gå direkte op under loftet. Det kræver lidt afprøvning, men giver ofte en mærkbar forskel.

Tre typiske opsætninger og hvordan de kan forbedres

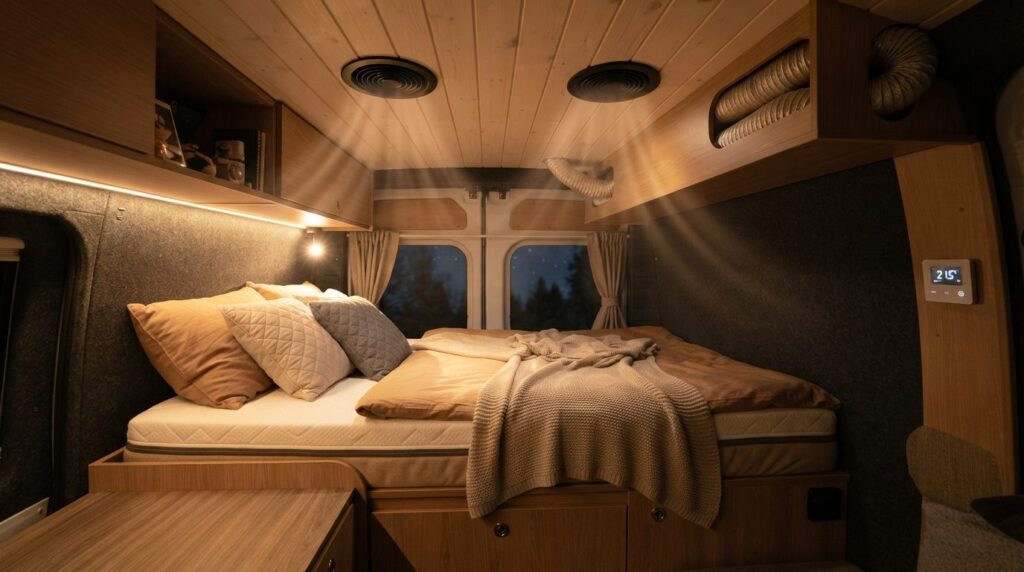

Campervan med soveområde i bagenden

Her står fyret ofte tæt på midten eller under en forsæde-konstruktion, og sengen ligger bagest. Brug en Ø60 eller Ø75 hovedledning (afhængigt af fyret), og del den med et Y-stykke i en kort gren til opholdsområdet og en længere gren til bagenden. Isolér den lange gren og monter et lukbart spjæld på den korte, så du kan skubbe luft bagud. Afslut gerne ved sengens fodende med en lukbar dyse.

Autocamper med alkove eller overkøjer

Her er der ofte en høj sovezone over førerhuset, som både er udsat og svær at nå. Varm luft stiger af sig selv, så problemet er oftere, at nedre zoner (fødder og gulv) er kolde. Overvej en udblæsning lavt i opholdsområdet og en gren med T-stykke til gulvet i sovesektionen. Tjek samtidig, at der er luftcirkulation mellem områderne, for eksempel at overkøjens åbning ikke er helt lukket af gardiner.

Større camper med badeværelse og flere rum

I større biler med badeværelse kan et T-stykke i en kort gren give lidt varme til et lille rum, der ellers bliver koldt og fugtigt. Her bør hovedledningen være i en større diameter (fx Ø75 eller Ø90 til større fyr), og hver gren bør have sit eget spjæld. Overvej en lyddæmper på den gren, der går til soveområdet.

Sådan går du til opgaven: trin for trin

1. Dokumentér udgangspunktet. Mål temperaturer, tegn skitse over slangeføringen og noter diametre og længder.
2. Find fyrets udgangsdiameter. Tjek manual eller typeskilt, og vælg slange og fittings i den størrelse.
3. Fjern knæk og unødige sløjfer. Kort slangen ned, hvor det er muligt, og lav bløde buer.
4. Planlæg forgreninger. Brug Y-stykker, hvor du vil have to nogenlunde ligeværdige grene, og T-stykker til korte sidegrene.
5. Tilføj spjæld og dyser. Sørg for, at du kan regulere hver gren, men at mindst én udblæsning altid er åben.
6. Isolér de lange eller kolde strækninger. Brug isoleringsstrømpe på slanger i kolde områder.
7. Test og finjustér. Kør fyret en kold aften, mål igen og juster spjæld og dyser, til forskellen mellem zonerne er mindst mulig.

Indkøbslisten består typisk af: varmerør i den rigtige diameter, Y- eller T-stykker, samlemuffer, connector ring og flanger til tilslutning, spjæld eller lukbare dyser, eventuelt en luftlyddæmper og en isoleringsstrømpe. Delene hos Shop12volt kan bruges til mange dieselvarmere fra blandt andet Sunster, Vevor, Autoterm og Webasto, men tjek altid, at diameteren passer til netop dit fyr.

Sikkerhed: det skal du holde øje med

Et dieselfyr er et forbrændingsanlæg, og selv om varmluftskredsløbet er adskilt fra udstødningen, er der nogle ting, du aldrig må slække på:

• Følg producentens manual for montering, afstand til brændbart materiale og maksimal længde på slanger. Er du i tvivl, så spørg producenten eller en autoriseret montør.
• Hold slangen væk fra brændbart materiale og undgå at lade den ligge mod isolering, plast eller ledninger, som ikke tåler varme.
• Brug aldrig varmluftsslangen til udstødning eller forbrændingsluft. De systemer er adskilte, og slangerne er ikke udskiftelige.
• Sørg for, at fyrets luftindtag ikke er blokeret, og at luften ikke suges ind fra et sted med dampe eller støv.
• Installér en kulilte-alarm i opholdsrummet, især hvis du sover med fyret tændt. Det er en billig forsikring og et råd, som både brandvæsen og producenter ofte giver.

Hvis du er usikker på dit anlæg eller har ændret på fyret eller dets udstødning, så få en kyndig montør til at gennemgå det. Få også tjekket, at din ændring ikke strider mod forsikringsvilkår eller krav ved syn.

Ofte stillede spørgsmål

Hvorfor er der koldt i soveområdet, selv om fyret kører hele tiden?

Typisk fordi luften ikke når frem i tilstrækkelig mængde eller taber varme på vejen. Årsagerne er ofte en for lang eller knækket slange, en for kraftig reduktion eller manglende isolering. Start med at mærke luftstrømmen ved udblæsningen og følg slangen for knæk. Overvej derefter en kortere rørføring, et spjæld til at regulere luften og isolering.

Må jeg dele luften til flere rum med et Y-stykke?

Ja, det er en almindelig løsning, så længe fyret kan levere luft nok til begge grene, og hovedledningen har en fornuftig diameter. Brug spjæld eller lukbare dyser til at regulere fordelingen, og sørg for, at mindst én udblæsning altid er åben, så fyret har en fri luftafgang.

Skal jeg bruge en tykkere slange for at få mere varme?

Ikke nødvendigvis. Slangen skal passe til fyrets udgang og anbefalede dimension. En for stor reduktion eller for mange overgange mellem forskellige diametre kan faktisk give mere modstand. Tjek manualen, og vælg slange og fittings i den rigtige størrelse (fx Ø60, Ø75 eller Ø90 mm).

Er det nødvendigt at isolere varmeslangerne?

Det er ikke et krav i alle opsætninger, men det giver ofte en mærkbar forbedring, hvis slangen løber gennem kolde områder som gulv, bagagerum eller ved ydervægge. En isoleringsstrømpe reducerer varmetabet, så mere varme når frem til udblæsningen. Start med den længste og koldeste gren.

Kan jeg lukke dyserne helt, når det er varmt nok?

Du kan lukke enkelte dyser, men du bør sørge for, at fyret altid har mindst én åben udblæsning. Hvis alle åbninger er lukket, kan fyret overophede og gå i sikkerhedsstop. Følg altid producentens anvisninger for dit fyr.
